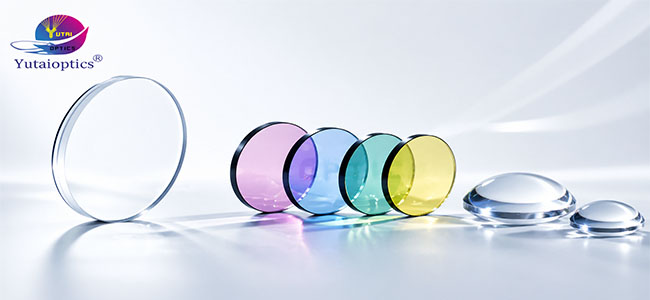

在半导体制造领域，晶圆量测设备是保障芯片良率、推动制程迭代的核心装备，其核心性能依赖于精准的光学系统调控。窗口、滤光片与透镜作为光学系统的三大核心元件，沿量测光路依次协同，分别承担“防护隔离、光谱筛选、成像聚焦”的关键职能，共同实现晶圆表面形貌、膜厚、缺陷等参数的纳米级非接触式精准检测，为先进半导体制程（3nm及以下）提供可靠的光学支撑。


一、窗口：隔离污染、稳定入射光

从环境防护维度来看，晶圆量测过程中，设备腔体内易产生光刻胶挥发物、微小颗粒、水汽等污染物，这些杂质若进入光路，会导致光信号散射、衰减，甚至损坏后端精密光学元件。窗口通常选用高纯度熔融石英、BK7光学玻璃或特种晶体制成，表面镀制增透膜（AR）与防水防污膜，既能有效阻挡污染物附着，又能避免自身被腐蚀，同时保护滤光片、透镜等核心组件免受损伤，确保光学系统长期稳定运行。

在光路稳定与光通量保障方面，窗口需具备极高的面形精度（通常优于λ/10，λ=633nm）、平行度与低应力双折射特性。其双面增透膜可将光反射率降至0.2%以下，最大限度减少光信号的能量损耗，确保入射光垂直透过时无额外偏折、波前畸变极小，为后端滤光片与透镜提供稳定、纯净的入射光信号。针对深紫外（DUV，193nm）、红外（IR）等特殊波段量测场景，窗口需匹配对应波段的高透过率材质，同时具备高抗激光损伤阈值（LIDT）与优异的热稳定性，避免高能光源照射下出现热变形或元件损坏，适配不同制程的量测需求。

二、滤光片:过滤干扰、提升信噪比

在单色光量测场景中（如激光干涉量测、纳米形貌检测），窄带滤光片发挥着关键作用。其核心参数包括中心波长（CWL）、半高宽（FWHM）、峰值透过率与截止深度（OD），例如在850nm近红外波段量测中，窄带滤光片的中心波长误差需控制在±2nm内，半高宽仅为10-20nm，峰值透过率大于85%，截止深度OD>4（即杂散光透过率<0.01%），可精准透过目标检测光，彻底阻断环境光、晶圆表面杂散光、光源谐波等干扰信号，将缺陷检测的信噪比提升10倍以上，确保微小缺陷（如14nm级颗粒、划痕）的精准识别。

针对多波段量测需求，设备还会搭配短波通、长波通、带通等不同类型的滤光片。例如，白光干涉量测中，采用400-700nm可见光带通滤光片，可获取宽光谱干涉信号，实现膜厚的精准测量；硅晶圆线宽检测中，短波通滤光片可有效阻断晶圆发热产生的红外噪声，避免噪声干扰成像质量，确保线宽检测的精度。此外，滤光片需具备低角度敏感性（通常<0.5nm/10°），确保光路出现小角度偏折时，光谱筛选性能保持稳定，适配明场、暗场、共聚焦等多模式成像需求。

三、透镜：决定分辨率与成像精度

高数值孔径（NA）是透镜的核心设计指标之一。光学分辨率与光源波长（λ）呈负相关，与数值孔径呈正相关，先进制程量测设备的成像透镜数值孔径需达到0.8-0.95，搭配短波长光源（如193nm DUV），理论分辨率可突破30nm，能够稳定捕捉晶圆表面的微小缺陷、图形失配等细节，满足3nm及以下制程的量测需求。

像差校正能力是透镜的另一核心优势。晶圆量测需实现宽光谱、大视场的均匀成像，因此成像透镜多采用平场复消色差（Plan-Apochromatic）设计，由多组正负光组组合而成，选用低色散光学玻璃（如萤石、超低色散玻璃），可同时校正球差、彗差、色差、场曲等多种像差，确保全视场成像平坦、清晰度一致，避免因像差导致的量测误差。此外，为进一步优化光路结构、降低球差，透镜组中常搭配平凸透镜、正弯月透镜等元件：平凸透镜结构简单、成本较低，适用于低精度准直场景；正弯月透镜（一凸一凹，中间厚边缘薄）可有效校正球差，成像清晰度优于平凸透镜，广泛应用于高精度晶圆量测光路中。

四、三者协同工作，搭建晶圆量测完整光学链路

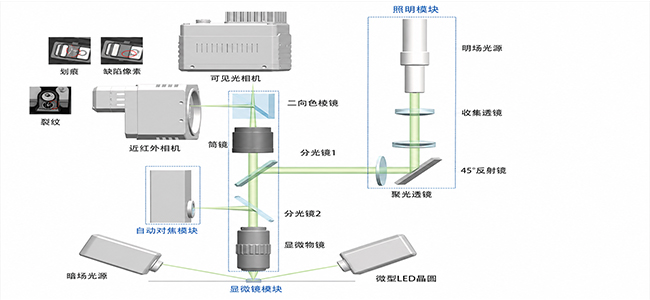

在实际量测光路中，窗口→滤光片→成像透镜按顺序串联，形成 “防护 - 筛选 - 成像” 的闭环协同，适配明场、暗场、白光干涉、光谱共焦等多模态量测场景。

1.入射阶段：光源发出的检测光（激光 / 白光）首先透过窗口，窗口过滤大颗粒污染物，保证光信号无散射、无能量损耗；

2.筛选阶段：纯净的入射光到达滤光片，滤光片精准筛选出目标波长光，阻断杂散光与噪声，输出高信噪比的单色光；

3.成像阶段：单色光照射晶圆表面后反射，携带表面形貌、缺陷信息的反射光进入成像透镜，透镜校正像差、会聚光线，将纳米级微观结构清晰成像到传感器，最终转化为可分析的电信号与图像数据。



随着半导体制程向2nm、1nm迈进，禹泰光学凭借自身技术积累与研发实力，聚焦窗口、滤光片与透镜的性能优化，精准匹配先进制程对光学元件的严苛要求，打造适配多场景量测需求的高可靠性产品，实现三大元件的高效协同，助力晶圆量测设备精度与效率提升。
