在光学系统结构设计里，窗口片和机械过孔通常是两件事：一片窗口负责密封和通光，旁边再开一个法兰口走校准光束或定位销。零件多一个，对准环节就多一道，累积公差也跟着涨。当光路布局允许时，打孔平面窗口是一个更务实的整合方案——在一片光学基板上直接加工通孔，让主光束和辅助通道共用同一个光学界面。

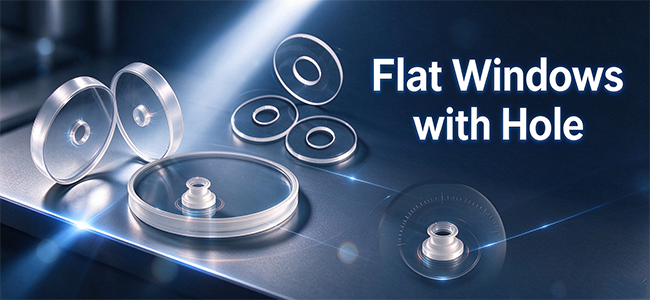

什么是打孔平面窗口

从外观上看，它就是在常规平面窗口（K9、熔融石英、蓝宝石等）上按图纸加工出一个或多个通孔。孔形不限于圆孔，方孔、腰形孔均可按图定制，孔径最小可做到1mm量级。

与"窗口片+独立机械过孔"的组合方案相比，打孔窗口的核心差异在于基准统一：通光面和过光孔在一次装夹中加工完成，孔位公差直接相对于光学面标注，省掉了两套零件之间的装配对准环节。这个差别在光路紧凑、对准余量小的系统里尤其明显。

真正的工艺难点不在"打孔"，在孔壁

机械钻孔在脆性材料上极易产生微裂纹和崩边。崩边一旦延伸到通光区域，镀膜后就是散射源；微裂纹则在温度循环或真空受力下成为破裂起点。所以打孔窗口的交付质量，看的是孔壁完整性和边缘质量，而不是"孔打没打穿"。

禹泰光学的工艺路线是超声加工或精密研磨成型后再做二次修形抛光，控制孔边缘无崩边、无微裂纹。常规交付水准：孔径尺寸公差±0.1mm，表面质量60-40。

另一个容易被忽视的参数是孔壁锥度。打孔窗口的孔壁通常不是绝对垂直的，入射侧孔径略大于出射侧，形成一个小角度锥形通道。这个锥度本身可以是设计变量——需要控制杂散光逃逸方向、或给光束留发散余量时，锥度方向比孔径更值得和供应商确认。超声加工路径中可通过调整冲击压力和蚀刻液浓度干预孔壁角度，比后期机械修整更干净。

基底材料决定适用边界：打孔窗口的选型分水岭在基底，不在孔本身。

K9：可见到近红外够用，成本合理。但热膨胀系数偏大，不适合真空密封或高低温循环场景，也不适合直接承受温度冲击。

熔融石英：热膨胀系数约5.5×10⁻⁷/°C，1100℃直接入水不炸裂，这是K9做不到的。深紫外到近红外（185nm–3500nm）透过稳定，可见光波段超过93%，适合紫外光刻、高功率激光这类对热稳定性和光谱透过同时有要求的场景。

蓝宝石：莫氏9级硬度、熔点2045℃，面向高压腔体密封、或需要兼顾红外波段（150nm–6.0μm）的场合。代价是打孔成本明显更高、加工周期更长，选型时要在"够用"和"过设计"之间权衡。

镀膜环节的盲区要提前标注

打孔窗口的孔壁是镀膜夹具的盲区，孔内壁通常没有增透膜覆盖。如果系统对孔内壁反射敏感，图纸阶段就要处理：要么接受孔壁裸基底的反射，要么把孔径留出余量、让实际通光区域完全落在镀膜面内。禹泰光学的AR镀膜覆盖200–2500nm，打孔石英窗口出光率可做到96%以上，但孔壁膜层覆盖情况需要在图纸上写清楚，而不是默认"镀了就有"。

选型盯住三件事

打孔平面窗口的价值不在"能打孔"，而在孔位精度、边缘完整性和基底一致性。确认三项即可定方案：

1. 孔位公差是否匹配光路对准要求；
2. 孔壁有无微裂纹和崩边风险；
3. 基底热膨胀系数是否与密封结构兼容。

长春禹泰光学提供K9、熔融石英、蓝宝石打孔窗口定制加工，孔形与孔径按图评审，常规孔径公差±0.1mm、表面质量60-40，AR镀膜覆盖200–2500nm。技术沟通建议直接带光路布局草图，比对着规格书勾选效率高得多。
