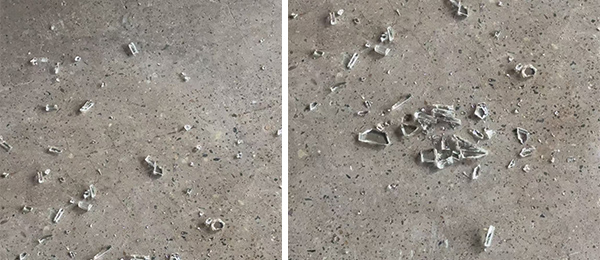

异形钢化玻璃的侧面和角先着地，这块玻璃就容易破碎，如果是大面先着地的话，大概率是不会破碎。

为确保安全，在使用钢化玻璃制品时，可以注意以下几点：
(1)检查外观：在光线好的地方检查玻璃，应无明显气泡、杂质、划伤等缺陷。
(2)重点区域贴膜：对于淋浴房、浴室隔断等有安全隐患的位置，建议在玻璃内侧进行贴膜处理。这样即使玻璃破裂，膜也能粘住碎片，防止飞溅。
(3)避免边角撞击：钢化玻璃的边角部位相对脆弱，安装和使用时应避免硬物撞击。

物理钢化和化学钢化的比较

物理钢化是“热力学驱动”。玻璃加热到软化点后，冷风急速冷却表面，表面瞬间固化，而内部仍在缓慢冷却收缩。这个“时间差”导致最终内部试图把已经固化的表面“拉紧”，从而在表面形成强大的压应力。

化学钢化是“化学驱动”。玻璃浸入高温硝酸钾熔盐中，玻璃表层的钠离子与熔盐中更大的钾离子发生交换。这些“大个子”钾离子挤进玻璃网络结构，就像在表面“撑开”了一层，从而形成压应力层。

项目	物理钢化（风钢化）	化学钢化（离子交换）
核心原理	通过快速冷却，使玻璃表层先硬化收缩，内部后冷却，从而在表层形成压应力，内部形成张应力。	在高温熔盐中，用大离子（如K⁺） 置换玻璃表层的小离子（如Na⁺） ，使表层“膨胀”产生压应力层。
适用玻璃	普通钠钙硅玻璃（门窗、家电、家具等）。	特殊或薄玻璃，如超薄玻璃、航空航天玻璃、显示盖板（手机/手表屏）、高硅氧/硼硅酸盐玻璃。
应力层深度	深（可达玻璃厚度的1/6-1/3），例如6mm玻璃应力层约1mm。	浅（通常几十到几百微米），但应力值可极高。
产品强度	抗弯、抗冲击强度是普通玻璃的3-5倍。	表面硬度极高，抗划伤、抗弯曲性能极优，尤其适合薄玻璃。
安全性	破碎后呈无尖锐角颗粒，属于安全玻璃。	破碎形态不一定符合安全玻璃标准，可能产生大块碎片。
热稳定性	优，可承受约250°C的温差。	一般，长期高温可能导致应力衰退。
形状限制	有，钢化后无法进行切割、打孔等再加工。	无，可钢化异形、有孔、超薄等复杂形状，且钢化后可再切割。
典型厚度	较厚，通常3mm以上。	超薄，可处理0.1mm-3mm的玻璃。
成本与产能	成本低，产能高，适合大规模标准化生产。	成本高，产能低，适合小批量、高附加值产品。

选择哪种工艺，完全取决于产品需求：

（1）选物理钢化：
追求高性价比和高强度（如建筑门窗、淋浴房、家具台面、大家电面板）。
需要安全玻璃的碎裂特性（如阳台栏杆、玻璃隔断）。
产品厚度较大、形状规则，且无需后续加工。

（2）选化学钢化：
产品超薄、形状复杂（如智能手机、智能手表、平板电脑的盖板玻璃）。
需要极高的表面硬度和抗划伤性。
玻璃材质特殊（如高铝硅、硼硅酸盐玻璃）。
产品需要钢化后再进行精细的切割或开孔。

一个形象的比喻：物理钢化像给玻璃穿上一件厚实坚韧的“全身板甲”，整体防御力强；而化学钢化则是给玻璃表面镀上一层极硬极薄的“钻石膜”，表面极其抗刮擦，但整体韧性不如前者。
