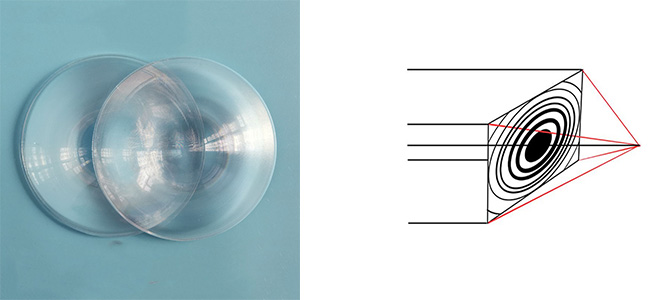

菲涅尔透镜 (Fresnel lens) ，又名螺纹透镜，多是由聚烯烃材料注压而成的薄片，也有玻璃制作的，镜片表面一面为光面，另一面刻录了由小到大的同心圆，它的纹理是根据光的干涉及扰射以及相对灵敏度和接收角度要求来设计的。
一、菲涅尔透镜的核心分类与结构特性

菲涅尔透镜表面带有同心环形凹槽（菲涅尔带），剖面呈锯齿状，每个凹槽可视为微型透镜，按光学功能及应用场景主要分为3类：

1、正菲涅尔透镜：
核心结构为凸面环形凹槽，光线入射后经折射汇聚成焦点或转化为平行光，焦点与入射光线分属透镜两侧。典型特性：透光率≥90%，聚焦效率≥85%，重量仅为传统凸透镜的1/10-1/5。应用于聚光光伏（CPV）系统、VR头显、投影设备等。

2、负菲涅尔透镜：
核心结构为凹面环形凹槽，焦点与入射光线同侧，表面常镀反射涂层，主要实现光线发散或反射。典型特性：发散角度15°-120°，镀铝涂层反射率≥95%，结构紧凑。应用于红外传感器、LiDAR系统、灯塔反射装置等。

3、线性菲涅尔透镜：
采用平行线性凹槽，仅单向聚光、另一向光线平行，加工难度低、成本低，可制成柔性结构。应用于太阳能热发电、工业机器视觉照明、交通信号灯配光等。

二、影响菲涅尔透镜光学性能的关键因素

1、结构参数
核心包括齿距（0.1-1mm）、焦距（短焦5-20mm适配微型设备，长焦50-200mm适配聚光场景）、齿形角度，角度偏差超0.5°会导致聚光效率下降10%以上。

2、材料特性
主流为光学塑料（亚克力透光率92%-95%，适用于民用；PC耐冲击耐高温，适用于户外）；光学玻璃透光率95%-98%，适用于高精密场景；表面镀增透膜可提升透光率至98%以上。

3、加工精度
核心精度要求：齿形轮廓精度±0.01mm，表面粗糙度Ra≤0.2μm，平面度≤0.1mm/m，精度不足会导致杂光增多、成像模糊。

4、使用环境
高温（＞80℃）易变形、低温（＜-20℃）易脆裂；高湿度易起雾发霉；表面划痕、灰尘会降低聚光效率，清洁时忌用有机溶液。

三、菲涅尔透镜的性能检测方法

常用仪器为分光光度计、轮廓仪、干涉仪，核心流程如下：

1、样品准备
将样品固定平整，在常温（23±2℃）、常湿（50±5%RH）环境中平衡30分钟，消除温度应力。

2、核心参数检测
透光率检测（目标波段取平均值，≥90%）；结构精度检测（扫描凹槽参数，符合设计要求）；聚光效率检测（正透镜≥85%）。

3、外观与环境稳定性检测
显微镜观察无划痕、气泡；高低温（-40℃-85℃）循环、湿热（85℃、95%RH）测试后，性能偏差≤5%、表面无异常。

四、菲涅尔透镜的应用场景

1、新能源领域
CPV系统、太阳能热发电中，聚光比可达500-1000倍，提升太阳能利用效率。

2、消费电子领域
VR/AR设备（减薄光学模组）、超短焦投影仪（近距离投大画面）、相机对焦屏（提升亮度均匀性）。

菲涅尔透镜核心优势总结表格

优势类别	具体优势描述	对应核心价值
结构优势	采用轻薄环形凹槽结构，替代传统厚重透镜，重量仅为传统凸透镜的1/10-1/5	实现光学系统小型化、轻量化，节省安装空间
光学性能优势	保留高效聚光/准直功能，透光率≥90%，聚焦效率≥85%，部分可通过镀膜提升至98%以上	光学性能优异，满足不同场景的聚光、准直、发散需求
成本优势	省材、加工难度适中（尤其线性款），可批量生产，材料可选性价比高的光学塑料	降低生产与应用成本，适配民用、工业等多场景规模化使用
适配性优势	分正、负、线性三类，可定制尺寸、焦距，适配不同光学需求；材料可选（塑料、玻璃），适配民用、高精密、户外等场景	应用范围广泛，可灵活匹配新能源、消费电子、工业等多领域需求
