Silizium (Si) ist aufgrund seiner geringen Dichte (2,33 g/cm³), seiner hohen Härte (Knoop-Härte 1150) und seiner guten Infrarottransmission im Bereich von 1,2–7 μm das bevorzugte Material für optische Systeme im nahen Infrarot (NIR) und mittleren Infrarot (MWIR). Allerdings wird die tatsächliche Transmission durch den Fresnel-Reflexionsverlust an der Grenzfläche zwischen Silizium und Luft, der etwa 30 % beträgt, erheblich eingeschränkt. Durch Antireflexbeschichtungen (AR-Beschichtungen), bei denen auf der Siliziumoberfläche eine Interferenzschicht mit einer optischen Dicke von einer Viertelwellenlänge aufgebracht wird, kann die einseitige Reflexion von etwa 30 % auf unter 0,5 % gesenkt werden. Experimentelle Daten zeigen, dass die Transmission eines unbeschichteten Siliziumwafers bei 10,6 μm etwa 0,70 W (Relativwert) beträgt, während sie nach dem Aufbringen einer diamantähnlichen Kohlenstoffschicht (DLC) als Antireflexschicht auf 1,60 W ansteigt – dies entspricht einer Steigerung von über 128 %. Kommerziell erhältliche, beidseitig entspiegelte Siliziumlinsen erreichen im Wellenlängenbereich von 3–5 μm eine durchschnittliche Transmission von über 82 %; bei bestimmten DF-Laserwellenlängen sind sogar Werte von bis zu 99,89 % möglich. Der vorliegende Beitrag bewertet systematisch die quantitativen Verbesserungen der Transmission von Siliziumlinsen durch Antireflexbeschichtungen aus vier Perspektiven: den physikalischen Grundlagen der Antireflexschichten, repräsentativen Leistungsdaten, den Einschränkungen beim Schichtsystemdesign sowie den technischen Anwendungsaspekten.


1. Physikalische Natur des Reflexionsverlusts und das Prinzip der Antireflexbeschichtung

Der Hauptgrund für die begrenzte Lichtdurchlässigkeit von Siliziumlinsen liegt in ihrem hohen Brechungsindex (n ≈ 3,42 im Infrarotbereich), der zu starker Reflexion an der Grenzfläche führt. Gemäß der Fresnelschen Formel beträgt der Reflexionsgrad von Licht an der Grenzfläche zwischen Luft (n₀ = 1) und Silizium (nₛ = 3,42) bei senkrechtem Lichteinfall: R = (nₛ − n₀)² / (nₛ + n₀)² ≈ 30 %.

Dies bedeutet, dass durch einseitige Reflexion fast ein Drittel der einfallenden Lichtenergie verloren geht. Unter Berücksichtigung beidseitiger Reflexion beträgt die theoretische Transmission eines unbeschichteten Siliziumwafers nur etwa 1 − 2 × 30 % ≈ 40 % (Materialabsorption vernachlässigt), was mit dem Trend der gemessenen Terahertz-Transmission von hochohmigem Silizium von lediglich 54 % übereinstimmt.

Das Grundprinzip von Antireflexionsbeschichtungen beruht auf destruktiver Interferenz. Wird eine einlagige Dünnschicht mit dem Brechungsindex n₁ und der optischen Dicke λ/4 auf die Siliziumoberfläche aufgebracht, erzeugt das von der Ober- und Unterseite der Schicht reflektierte Licht eine Phasenverschiebung von π. Die ideale Antireflexionsbeschichtung erfordert, dass der Brechungsindex die Gleichung n₁ = √(n₀·n_S) erfüllt. Setzt man n₀ = 1 und n_S ≈ 3,42 ein, ergibt sich der Brechungsindex der idealen Antireflexionsbeschichtung zu n₁ ≈ 1,85. Der Brechungsindex diamantartiger Kohlenstoffschichten (DLC) liegt im einstellbaren Bereich von 1,7–2,2 und macht sie damit zu einem idealen Kandidatenmaterial für siliziumbasierte Infrarot-Antireflexionsbeschichtungen.

Im Terahertz-Bereich (60–1300 μm) steigt die Dicke der Antireflexionsbeschichtung entsprechend auf mehrere zehn Mikrometer. Simulationsergebnisse zeigen, dass bei einer Beschichtung einer hochohmigen Siliziumoberfläche mit einer 17,8 μm dicken Parylen-C-Schicht (n = 1,68) die theoretische Transmission 98,9 % erreichen kann.

2. Quantitative Daten zur Verbesserung der Transmission

2.1 Experimentelle Validierungsdaten

In einer vergleichenden Studie mit einem CO₂-Laser (10,6 μm) als Lichtquelle wurde die Steigerung der Transmission durch die Antireflexbeschichtung quantitativ ermittelt:

Probenzustand	Mittlere Transmissionsleistung	Relative Steigerung
Unbeschichteter Siliziumwafer	0,70 W	Basiswert
Mit DLC-beschichteter Siliziumwafer	1,60 W	+128,6 %

Die in diesem Versuch verwendete DLC-Schicht wies einen Brechungsindex von n₁ = 1,70 und eine Dicke von d = 175 nm auf. Obwohl diese Werte nicht exakt dem theoretischen Optimum von 1,85 entsprechen, wurde dennoch eine Verdopplung der Transmission erreicht.

2.2 Produktkennzahlen

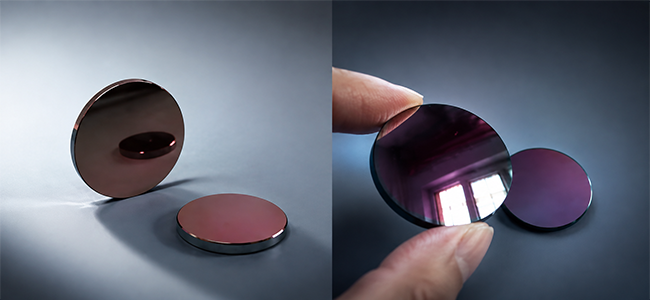

Leistungsdaten von industrietauglichen, entspiegelten Siliziumlinsen bestätigten die hohe Qualität der Antireflexbeschichtung:

3–5 μm-Band: Nach beidseitiger, hochbeständiger Antireflexbeschichtung (HDAR) liegt die Reflexion bei R_avg < 0,5 % und R_abs < 1,5 %, was einer durchschnittlichen Transmission von > 82 % entspricht.

8–14 μm-Band: Die Transmission von Germaniumlinsen (Brechungsindex 4,02) erreicht nach beidseitiger Antireflexbeschichtung über 92 %; die durchschnittliche Transmission von Siliziumlinsen nach vergleichbarer Beschichtung liegt bei > 82 %.

DF-Laserband: Mit einem ZnSe/YbF₃- oder ZnS/YbF₃-Mehrschichtsystem erreicht die experimentelle Transmission des Siliziumfensters 99,89 % und liegt damit nahe am theoretischen Grenzwert.

2.3 Terahertz-Band-Performance

Im Terahertz-Band beträgt die Transmission von hochohmigem Silizium (HRFZ-Si) ohne Beschichtung nur etwa 54 %. Nach einer beidseitigen Parylen-Antireflexbeschichtung kann die Transmission bei der zentralen Wellenlänge über 90 % erreichen. Bei der speziellen Geometrie halbkugelförmiger Linsen kann eine einseitige Beschichtung die Signalverstärkung um 30–50 % verbessern.

3. Einschränkungen und Optimierung des Filmsystemdesigns

3.1 Grenzen von Einzelschichtfilmen

Theoretisch kann ein Einzelschicht-Antireflexionsfilm die Reflexion bei einer bestimmten Wellenlänge auf null reduzieren, jedoch muss sein Brechungsindex exakt √(n₀·n_S)≈1,85 erfüllen. Diamantähnliche Kohlenstofffilme (DLC) ermöglichen durch Anpassung des Herstellungsprozesses (z. B. Sputterleistung, Gaspartialdruck) eine Brechungsindexkontrolle von 1,7 bis 2,2 und erfüllen damit die Antireflexionsanforderungen von Silizium und Germanium optimal.

3.2 Breitband-Antireflexion und Mehrschichtfilmdesign

Einzelschichtfilme erreichen ideale Antireflexion nur für eine einzelne Wellenlänge; Breitbandanwendungen erfordern Mehrschichtfilmsysteme. Am Beispiel des DF-Laserfensters lässt sich zeigen, dass mit einem Zwei- und Fünfschicht-Filmsystemdesign mit einer ZnSe/YbF₃-Kombination eine Transmission von über 99,5 % in bestimmten Wellenlängenbereichen erreicht werden kann.

3.3 Mechanische Beständigkeit der Filmschichten

Der praktische Nutzen von Antireflexionsschichten hängt auch von ihrer Beständigkeit gegenüber Umwelteinflüssen ab. Studien haben gezeigt, dass mit kurzkettigen Perfluoralkylgruppen modifizierte, siliziumbasierte Antireflexionsschichten die Bleistifthärte von 5B auf 3H verbessern und selbst nach Abrieb mit Sandpapier und Wattebausch eine gute optische Leistung beibehalten können. Parylenbeschichtungen zeigten in Temperaturwechseltests von 77 K bis Raumtemperatur keine Leistungsverschlechterung.

4. Wesentliche Überlegungen für den praktischen Einsatz

4.1 Vorteilhafte Einsatzszenarien von Siliziumlinsen

Aufgrund seiner geringen Dichte (etwa die Hälfte von Germanium) und seiner hohen Härte ist Silizium in gewichtssensitiven Infrarotsystemen unersetzlich. Der Einsatz von Antireflexschichten erschließt dieses Materialpotenzial noch weiter – in Geräten wie MWIR-Bildgebungssystemen und NIR-Spektrometern können beschichtete Siliziumlinsen eine nahezu theoretische Transmission erreichen, ohne das Systemgewicht zu erhöhen.

4.2 Notwendigkeit beidseitiger Beschichtung

Die meisten kommerziell erhältlichen Siliziumlinsen sind beidseitig beschichtet. Der Grund dafür ist, dass eine einseitige Antireflexbeschichtung nur die Reflexion an einer Grenzfläche reduziert, während die unbeschichtete Seite weiterhin einen Reflexionsverlust von etwa 30 % verursacht. Durch eine beidseitige Beschichtung kann der gesamte Reflexionsverlust von etwa 60 % auf unter 2 % gesenkt werden (beidseitig R < 1 %).

4.3 Auswahl der Schichtmaterialien

Die Anforderungen an das Antireflexschichtmaterial variieren je nach Wellenlängenbereich:

Mittleres Infrarot (3–5 μm): HDAR-Beschichtungen vereinen Antireflexwirkung mit mechanischem Schutz.

Ferninfrarot / Terahertz (>50 μm): Polymerfilme wie Parylen und Polyimid sind aufgrund ihrer Brechungsindexanpassung und guten Verarbeitbarkeit die bevorzugte Wahl.

Hochleistungslaser: Kombinationen aus ZnSe/YbF₃ können eine kontinuierliche Laserbestrahlung mit einer Leistungsdichte von 4,3 kW/cm² aushalten.

Fazit

Die Steigerung der Transmission von Siliziumlinsen durch Antireflexbeschichtungen ist von grundlegender Bedeutung: Der einseitige Reflexionsverlust von etwa 30 % bei unbeschichteten Linsen wird auf unter 0,5 % reduziert. Bei beidseitiger Beschichtung kann die Transmission von etwa 50 % auf 82 %–99,89 % gesteigert werden – der genaue Wert hängt von der Wellenlänge, dem Schichtsystemdesign und der Fertigungspräzision ab. Bei hochohmigen Silizium-Terahertzlinsen zeigt sich diese Verbesserung als Anstieg von 54 % auf über 90 %, bei DF-Laserfenstern wird sogar der Grenzwert von 99,89 % erreicht.

Aus ingenieurtechnischer Perspektive liegt die Bedeutung von Antireflexschichten nicht allein in der höheren Energieeffizienz – eine höhere Transmission bedeutet, dass im System weniger Kaskadenkomponenten erforderlich sind, das Hintergrundrauschen verringert wird oder eine Lichtquelle mit geringerer Leistung eingesetzt werden kann. Für das Material Silizium selbst ermöglicht die Antireflexbeschichtung, seinen ursprünglichen Nachteil – den hohen Brechungsindex – durch Interferenztechnik in einen nutzbaren physikalischen Parameter umzuwandeln. Damit etabliert sich Silizium in der Infrarotoptik als zentrales Linsenmaterial, das Leistung, Gewichtsvorteile und Kosteneffizienz miteinander vereint.
