Основная концепция и функция

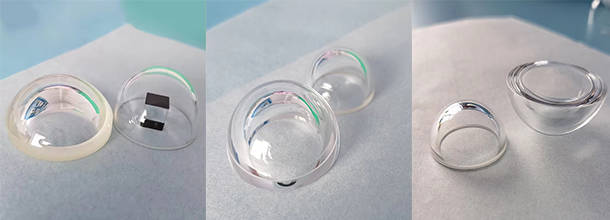

Оптический купол — это полусферический или гиперполусферический оптический компонент, широко используемый в различных оптоэлектронных системах. Его основная функция заключается в защите внутренних прецизионных оптических компонентов от внешних факторов окружающей среды (таких как пыль, дождь и песок) при сохранении характеристик оптической системы по формированию изображения. Обычно купол устанавливается в качестве самого внешнего слоя оптоэлектронных устройств и служит первым оптическим интерфейсом, а его качество напрямую влияет на характеристики формирования изображения всей системы.


Выбор материала и его свойства
Выбор материала для купола имеет решающее значение. Обычно используются такие материалы, как оптическое стекло (BK7, плавленый кварц), сапфир и инфракрасные материалы (ZnSe, Ge). Ключевые факторы, которые необходимо учитывать при выборе материала:
Оптические характеристики: коэффициент пропускания, однородность показателя преломления и двулучепреломление.
Механическая прочность: ударопрочность, прочность на изгиб и другие механические свойства.
Стойкость к воздействию окружающей среды: термостойкость, коррозионная стойкость и антивозрастные свойства.
Производимость: простота обработки в высокоточные сферические поверхности.
Сапфировые купола широко используются в высокотехнологичных военных и аэрокосмических приложениях благодаря своей исключительной твердости (9 по шкале Мооса) и широкому спектру пропускания, хотя они и стоят дороже.

Ключевые технологии проектирования и производства
Оптический дизайн: Купола вызывают аберрации, в частности сферические и хроматические, которые необходимо оптимизировать с помощью программного обеспечения для оптического проектирования. Гиперполусферические конструкции могут расширить поле зрения, но усугубляют проблемы с аберрациями.
Технология нанесения покрытий:
Антибликовые покрытия: уменьшают отражения от поверхности и улучшают пропускание.
Гидрофобные покрытия: улучшают водоотталкивающие свойства.
Антистатические покрытия: предотвращают накопление пыли.
Для инфракрасных приложений могут потребоваться специальные дихроичные покрытия.
Производственные процессы:
Высокоточная обработка сферической поверхности (обычно требуется точность поверхности лучше λ/4).
Техники обработки кромок.
Контроль шероховатости поверхности (обычно <5 нм).

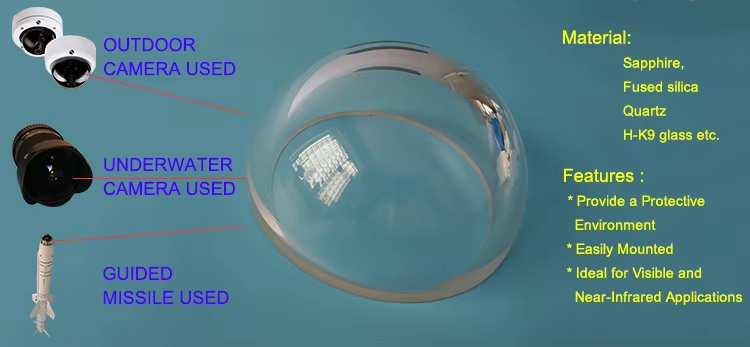

Типичные области применения
Подводные оптические системы: используются в подводных камерах и дистанционно управляемых аппаратах (ROV), требующих высокой стойкости к давлению и защиты от коррозии.
Аэрокосмическая промышленность: ракетные головки самонаведения, воздушные электрооптические контейнеры и т. д., требующие высокой термостойкости и ударопрочности.
Системы безопасности и наблюдения: всепогодные купольные камеры, требующие широкого спектра пропускания и самоочищающихся функций.
Промышленный контроль: защитные чехлы для оптического контрольного оборудования в жестких условиях эксплуатации.


Будущие тенденции развития
С развитием оптоэлектронных технологий технология куполов развивается в следующих направлениях:
Многофункциональные композитные покрытия.
Легкие конструкции (тонкостенные купола).
Интеллектуальные купола (встроенные датчики, самовосстанавливающиеся свойства).
Применение новых материалов (прозрачная керамика, нанокомпозиты).

Являясь важным компонентом оптоэлектронных систем, оптические купола играют важную роль в повышении надежности систем. Благодаря постоянному прогрессу в области производственных технологий и материаловедения, технология куполов будет продолжать развиваться, отвечая все более высоким требованиям к применению.
Yutai Optics поставляет купола из стекла и кварца в зависимости от требуемой температурной, ударной и царапиностойкости. Эти изделия производятся только по запросу заказчика.
