BK7 — наиболее типичный борсиликатный оптический стекло марки «Корона» в области оптики, который с момента своей разработки остается стандартным материалом для изготовления оптических элементов, таких как линзы, призмы, зеркала и подложки для спектральных фильтров. Благодаря оптимальному соотношению превосходных оптических характеристик и стоимости он занимает незаменимое место в системах машинного зрения и лабораторных установках.

Характеристики материала закладывают основу для применения

BK7 демонстрирует превосходную пропускаемость в диапазонах видимого и ближнего инфракрасного излучения; его типичный показатель преломления составляет около 1,5168 (при 587,6 нм), а число Абе — около 64,0, что позволяет эффективно контролировать хроматическую аберрацию. Содержание пузырьков, примесей и напряженного двойного преломления внутри материала сведено к минимуму; материал обладает хорошей химической стабильностью и легко поддается прецизионной полировке. Эти характеристики делают его материалом первого выбора для создания надёжных оптических систем.

Ключевая роль в машинном зрении

В системах машинного зрения линзы из BK7 выполняют ключевые функции формирования луча и формирования изображения. Особое значение при этом имеет применение цилиндрических линз — они способны фокусировать или расширять луч в одном направлении, преобразуя световую точку в линию, что делает их идеальными для систем структурированного освещения или линейной проекции, таких как генерация лазерных линий в системах трёхмерного сканирования и навигации.

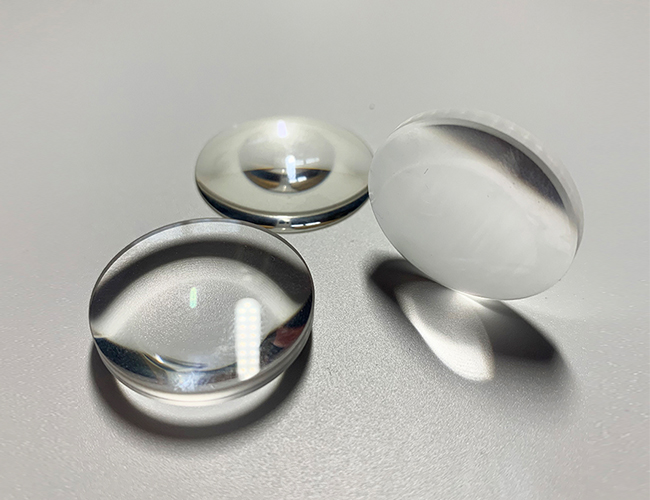

Кроме того, плоско-выпуклые линзы BK7 часто используются для фокусировки лазерного излучения на детекторе или в экспериментах по формированию изображений с использованием монохроматического источника света. Их расчетная длина волны обычно составляет 546,1 нм (линия e), и они обладают хорошей пропускаемостью в области видимого спектра. Для повышения эффективности системы производители обычно предлагают антибликовые покрытия для различных диапазонов длин волн, таких как 400–700 нм и 400–1000 нм, которые позволяют снизить потери на отражение от одной поверхности с примерно 4 % до менее 1 %.

Многостороннее применение в лабораторных системах

В научно-исследовательской и лабораторной среде линзы BK7 находят ещё более широкое применение. Стандартизированные наборы линз BK7 включают плоско-выпуклые и плоско-вогнутые линзы с различными фокусными расстояниями (от 25,4 мм до 300 мм), что значительно упрощает быструю сборку и проверку оптических систем. Эти линзы используются на этапах регулировки оптического пути, таких как расширение луча, коллимация и пространственная фильтрация.

Типичный пример из области оптического контроля: в устройствах для обнаружения дефектов линз очков группы линз BK7 используются в качестве системы компенсации диоптрий. Регулируя расстояние между группой линз и тестируемой линзой (например, 20 мм или 32 мм), можно охватить широкий диапазон диоптрий от +1,25 D до -12 D, что позволяет автоматически распознавать и классифицировать дефекты линз различной силы. Этот пример наглядно демонстрирует адаптивность и надёжность линз BK7 в системах прецизионных измерений.

Пределы характеристик и факторы, влияющие на выбор

BK7 не является универсальным материалом. Он обладает сильным поглощением в ультрафиолетовом диапазоне (<350 нм) и не подходит для применения в области глубокого ультрафиолета; для лазерных систем высокой мощности синтетический кварц, обладающий более высоким порогом повреждения и более низким коэффициентом теплового расширения, является более предпочтительным выбором. Тем не менее, для подавляющего большинства систем машинного зрения и обычных лабораторных систем, работающих в диапазонах видимого и ближнего инфракрасного излучения, BK7 обеспечивает оптимальный баланс между характеристиками и стоимостью, являясь разумным выбором для оптимизации бюджета проекта.

Благодаря стабильным характеристикам материала, широкому ассортименту и отработанным технологиям обработки оптические линзы из BK7 стали важными оптическими элементами, связывающими лабораторные исследования и промышленный контроль. По мере развития машинного зрения в направлении повышения точности линзы из BK7 в сочетании с передовыми технологиями нанесения покрытий будут по-прежнему играть ключевую роль в системах управления лучами и формирования изображений.
