平面倒边是光学元件精密加工的关键工序，主要用于去除元件锐边、消除边缘微裂纹、降低杂散光干扰，提升元件机械强度与装配精度。


一、平面倒边技术作用

光学透镜、棱镜、窗口、滤光片等元件的原始锐边存在崩边、应力集中、边缘衍射、杂散光散射等问题，直接影响光学系统成像质量与运行稳定性。平面倒边通过对元件棱边进行可控平面倒角加工，可有效解决以上缺陷，是光学元件量产前的标准精加工工序。

相较于圆弧倒边，平面倒边尺寸可控性更强、一致性更高，可适配精密装配与自动化组装。行业常规加工参数：倒角角度30°、45°，倒角宽度0.1–1.0mm，精密公差±0.05mm，表面粗糙度≤0.8μm。

平面倒边作用包含四项：
一是消除锐边，提升元件抗冲击能力，避免转运、装配过程崩边破损；
二是抑制边缘杂散光与衍射现象，提升光学系统成像对比度与光束稳定性；
三是规范元件外形尺寸，保障装配配合精度；
四是优化边缘结构，提升镀膜层附着均匀性，延长元件使用寿命。

二、禹泰光学加工工艺

针对不同材质、厚度、精度等级的光学元件，禹泰光学建立标准化复合倒边工艺体系，覆盖玻璃、熔石英、蓝宝石、氟化钙、硅晶体等主流光学材料，可满足批量量产与高精度定制加工需求。

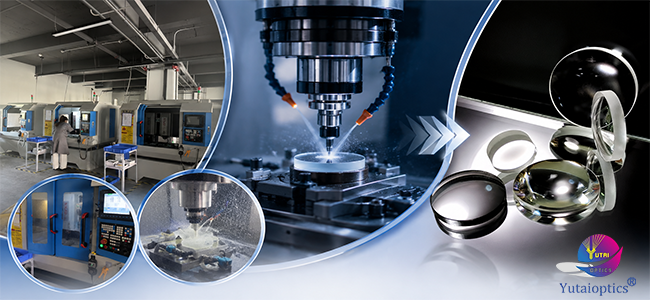

常规光学元件采用CNC精密机械倒边工艺，通过金刚石砂轮数控加工，分为粗磨、精磨、抛光三道工序，搭配恒温水冷降温排屑，控制加工应力。设备参数稳定可控，加工精度可达±0.05mm，批量产品尺寸一致性高，适用于标准化透镜、窗口、棱镜量产加工。

针对异形结构、小批量非标元件，采用精密手工精修工艺，补足设备加工局限，保证非标产品边缘平整、无缺陷。各工艺可与前期抛光、后期镀膜工序无缝衔接，实现全流程一体化精密加工。

三、质量检测与管控

禹泰光学严格依据ISO 10110、MIL-PRF-13830B光学行业标准生产，制定企业内控质量规范，明确倒边尺寸、角度、表面缺陷、粗糙度等核心指标，严禁缺陷区域侵入元件通光面。
车间配备干涉仪等精密设备，实现全指标量化检测。批量产品严格管控：角度偏差≤±1°，宽度偏差≤±0.05mm，高精元件表面粗糙度Ra≤0.2μm，通过抽样全检结合，保障产品批量一致性。

针对加工中常见的崩边、尺寸偏差、表面粗糙等问题，通过设备定期校准、工艺参数迭代优化、工序分级管控提前规避，超高精度产品采用激光工艺兜底，稳定提升产品良率与品质精度。

四、应用与技术发展

禹泰光学平面倒边工艺广泛应用于激光设备、光学成像、航天遥感、精密检测仪器等领域。激光窗口、聚焦镜经标准化倒边处理，可有效降低边缘散射，保障光束传输稳定；成像类光学元件通过精细化倒边，减少杂光干扰，提升成像精度；轻量化光学元件采用定制倒角，兼顾结构强度与轻量化需求，适配极端工况；高端检测仪器元件依托激光无损伤倒边，满足超高精度系统使用标准。

禹泰光学持续更新CNC数控加工设备与激光精密加工系统，优化智能参数调控流程，完善全链路品控体系，持续拓展大尺寸、超薄、特种晶体元件的加工能力，提供稳定、标准化的光学边缘加工解决方案。
