一、球差是什么

平行光穿过一片凸透镜，在理想情况下，所有光线应该汇聚到同一个点。但实际的球面透镜做不到。光线通过透镜时会发生折射。根据折射定律，入射角越大，光线偏折越厉害。在球面透镜上，边缘位置的光线打到镜面时，入射角比中心位置的光线大很多。所以边缘光线的偏折量大于中心光线。

结果就是：边缘光线在离透镜更近的位置就完成了汇聚，中心光线还在后面慢慢收拢。两者交不到同一个点。原本应该是一个锐利焦点的位置，变成了一个弥散的光斑。这个现象叫球差。

球差的数学根源在于球面的几何方程。一个球面的矢高表达式是：z=cr21+1−c2r2z=1+1−c2r2cr2 其中c是曲率（半径的倒数），r是径向距离。这个表达式展开成泰勒级数后，第一项是二次项，对应理想聚焦；后面的四次项、六次项就是球差的来源。球面本身决定了这些高阶项不为零。

传统消除球差的方法是用多片球面镜组合。不同镜片的球差符号可以相反，互相抵消。但每加一片镜片，就多了两个反射面，引入新的光能损失和杂散光。

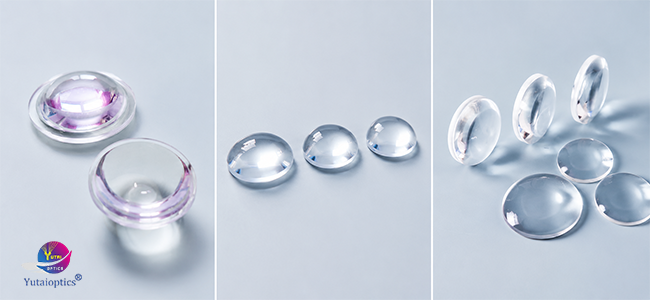

二、非球面透镜如何消除球差

非球面镜的思路不是抵消球差，而是让球差根本不产生。

球面透镜的问题在于曲率处处相同。非球面透镜直接把曲率做成渐变的：中心一个曲率，往外逐步变化，到边缘又是另一个曲率。

具体来说，边缘光线偏折太大，就把边缘区域的曲率减小，削弱它的偏折能力。中心光线偏折不够，就把中心区域的曲率加大。通过逐点控制曲率，确保从中心到边缘每一圈入射的光线，经过镜面后都精确汇聚到同一个点。

非球面的矢高表达式在球面基础上加了修正项：
z=cr21+1−(1+k)c2r2+A4r4+A6r6+A8r8+...z=1+1−(1+k)c2r2cr2+A4r4+A6r6+A8r8+...
其中k是圆锥常数，A₄、A₆、A₈是高次非球面系数。通过这些参数，可以把球面展开式中那些导致球差的高阶项逐一消除。

在光学设计软件里，一片优化好的非球面透镜可以将轴上球差降到零。实际设计中，一片非球面常常替代三到四片球面透镜。以手机镜头为例，五片六片结构中通常有两三片是非球面，才能在几毫米的厚度内实现可用的成像质量。

三、面形精度

非球面消除球差是理论计算的结果。但理论归零不代表实物归零。制造阶段，一个核心指标决定了非球面透镜的实际表现：面形精度。

1. 面形精度是什么

面形精度，是实际加工出来的表面形状与设计理想形状之间的偏差。

这个偏差是整体性的、宏观的。它不关心镜面上微米级的抛光纹理，那是粗糙度的范畴。它只关心一件事：整个镜面的轮廓，有没有走样。

比如设计要求的非球面曲线是A，实际做出来的是B。B和A的差距，就是面形误差。这个差距在整个镜面上分布不均匀，有的地方高了，有的地方低了。

2. 怎么测量

面形精度的测量工具是干涉仪，常见的是菲索干涉仪或相移干涉仪。

原理是把一束标准参考光打到被测镜面上，反射回来的光与参考光产生干涉，形成干涉条纹。干涉条纹的弯曲和疏密反映了镜面各点相对于参考面的高度差。

对于非球面透镜，通常还需要一个补偿器或者使用计算全息图，把标准球面波前转换成与非球面理想形状匹配的波前。没有补偿器，干涉条纹会密到无法解析。测量得到的是全口径的面形误差图。对这张图直接计算均方根值或峰谷值，就是面形精度的量化指标。单位用纳米或波长的分数表示，通常取λ=632.8nm（氦氖激光波长）。

3. 面形精度不达标会怎样

面形误差直接破坏波前质量。

光波经过光学元件，波前应该保持理想的形状。如果镜面存在面形误差，反射或透射后的波前就会被加上额外的光程差。这个光程差就是波前误差。

波前误差带来的后果：

离焦：镜面整体曲率偏大或偏小，焦点前后偏移。

像散：镜面在两个垂直方向上的曲率不一致，产生像散焦线。

彗差：镜面存在非对称误差，轴外点成像拖出彗星状尾巴。

这些像差会让点扩散函数变大。一个本应是衍射极限的细小光点，变成一个大光斑。斯特列尔比下降。成像分辨率降低。
关键是：设计阶段在软件里消灭的球差，会被面形精度问题以其他像差的形式重新带回来。镜片还是那个非球面设计，但实际表现可能比一片高精度的球面镜还差。

4. 面形精度由哪些工艺决定

面形精度的好坏，主要取决于成型和粗加工阶段：

铣磨成型：金刚石砂轮在毛坯上铣出非球面的基本形状。这一步决定了面形精度的大框架，偏差通常在微米量级。

数控研磨：用更细的磨料逐步逼近目标形状，偏差降到亚微米。

粗抛：进一步修正宏观形状误差，同时把表面粗糙度降到后续精抛可以处理的程度。

四、球差消除与面形精度的关系

这两个概念分属不同阶段，但共同决定一片非球面透镜的最终性能。

对比维度	消除球差	面形精度
所属阶段	光学设计	光学制造
核心问题	光线能不能交于同一点	镜面形状有没有偏离设计
实现方式	调整曲率分布和非球面系数	控制加工偏差和误差补偿
评估手段	光线追迹、点列图	干涉仪测量、面形误差图
典型指标	点列图RMS半径、波前误差	面形PV值、面形偏差纳米数
失败表现	焦点弥散、分辨率不达标	像差引入、斯特列尔比下降
决定者	光学设计工程师	冷加工工艺工程师

五、总结

非球面消除球差的原理：把球面曲率从恒定改为渐变，逐点控制偏折角度，让所有光线交于同一点。设计工具是非球面系数。
面形精度的含义：实际加工形状与设计形状的整体偏差。测量工具是干涉仪。不达标则波前畸变，像差引入，成像分辨率下降。
两者关系：设计消灭球差，制造兑现面形精度。前者决定上限，后者守住下限。一片非球面透镜的性能，是这两个因素的乘积。
