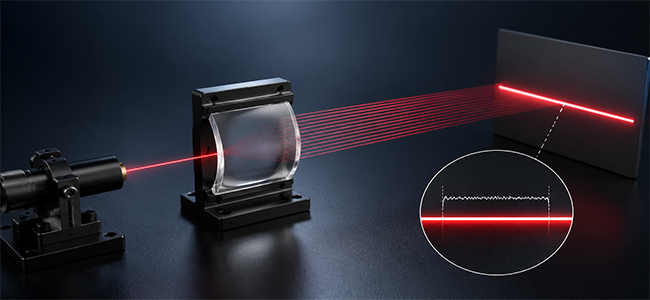

激光线扫描系统中，柱面镜的焦线均匀性怎么保证？
发布时间：2026-7-6
在激光线扫描系统中（3D轮廓测量、线激光位移传感器、激光打标），核心指标是激光线方向的能量均匀度。不均匀的焦线直接导致：3D测量：同一高度不同位置的反射信号强度不一致，测量数据离散度增大；
激光打标：焦线高能量区域过烧、低能量区域标记不清。
然而，柱面镜输出的焦线天然存在能量分布非均匀问题。
一. 三个决定因素
1.1 因素一：入射光束的横向模式
柱面镜焦线的能量分布，本质上是入射光在聚焦方向上的强度分布沿焦线方向的“拉伸”。如果入射光是基横模高斯光束（TEM00），则焦线方向的能量分布呈高斯形——中间强、两端渐弱，其不均匀度由高斯曲线的半高全宽（FWHM）与焦线有效长度之比决定。
工程上可用平顶整形手段改善：在柱面镜前插入一个平顶光束整形器（如复眼透镜或DOE），将高斯分布转换为平顶分布。但这样做增加了系统成本和插入损耗，需要权衡是否值得。
更经济的办法是控制利用率——取高斯分布的中间段（约80%能量所对应的长度）作为有效焦线长度，两端能量较低的“拖尾”不使用。这个策略不需要增加元件，但牺牲了入射光利用率。
两类光斑的焦线能量分布趋势（定性）：
|
入射光斑类型 |
焦线能量分布趋势 |
有效焦线内不均匀度 |
|
高斯光束（TEM00） |
中间高，两端渐低，呈高斯形 |
约12%~18% |
|
平顶光束 |
中部平坦，两端陡降 |
约3%~5% |
1.2 因素二：柱面镜面形精度
柱面镜面形误差（主要为母线直线度误差与曲率面PV误差）在焦线方向引入了相位调制，表现为焦线方向的局部能量起伏,即本该平滑的焦线上出现了明暗相间的条纹。
母线直线度误差与焦线光强不均匀度的定量关系可表达为：
其中ΔH为母线直线度偏差（PV值）。当ΔH达到λ/10时，理论光强调制度约±12%。工程建议：
常规激光扫描系统：面形精度要求λ/4@633nm，对应母线直线度优于0.15μm；
高精度测量系统：面形精度要求λ/10@633nm，母线直线度优于0.06μm。
1.3 因素三：单柱面镜 vs 双柱面镜组合
单柱面镜直接聚焦，焦线能量分布完全继承入射光特性（高斯形或平顶形），工程上可控手段有限。
双柱面镜组合的典型布局为：柱面扩束镜 + 柱面聚焦镜。其改善焦线均匀度的原理是：第一片柱面镜（扩束镜）在聚焦方向上扩束，相当于在聚焦方向上“拉宽”了光斑的强度分布；第二片柱面镜（聚焦镜）将该宽光斑聚焦为焦线。宽光斑在聚焦方向上的强度分布更平坦，在入射光发散角较小的情况下，焦线方向的光强起伏得到平滑。
但需要注意，柱面扩束镜会改变光斑尺寸，进而影响焦线的最小线宽。两片柱面镜的焦距需匹配设计：扩束比越大，焦线均匀度越好，但最小线宽会相应增加。
二. 工程控制方法汇总
|
控制手段 |
实施方式 |
均匀度改善程度 |
附带影响 |
|
只取高斯光斑中间段 |
用光阑截取，或限定传感器有效区域 |
截取比例50%时，RMS从15%降至约8% |
光能利用率降低（50%截取约损失50%能量） |
|
提高柱面镜面形精度 |
采购时指定面形要求λ/10，控制母线直线度 |
PV从λ/4提至λ/10，RMS改善约5个百分点 |
镜片成本上升 |
|
采用双柱面镜组合（扩束+聚焦） |
设计匹配焦距，在聚焦方向上扩束1.5~3倍 |
RMS从15%降至约6%~8% |
最小线宽增加；增加一片镜片的成本和装调难度 |
|
入射光先做平顶整形（增加元件） |
前置复眼透镜或DOE平顶整形模块 |
MS可降至约3%~5% |
显著增加系统成本和插入损耗；光斑口径增大 |
三. 实测数据
测试条件：1064nm连续激光器，入射光斑直径6mm（1/e²），柱面镜焦距100mm，在焦线处测量有效长度范围内（±10mm）的能量分布。
|
方案配置 |
焦线方向能量不均匀度（RMS） |
最小线宽（μm） |
光能利用率（有效焦线内能量占比） |
|
单柱面镜+高斯入射 |
15.2% |
85 |
64% |
|
单柱面镜+高斯入射（截取中间80%长度） |
8.1% |
85 |
51% |
|
双柱面镜组合（扩束比2×） |
7.3% |
120 |
70% |
|
单柱面镜+前置平顶整形 |
4.1% |
95 |
约50%（取决于整形器效率） |
四. 选型建议
|
应用场景 |
均匀度要求 |
推荐方案 |
理由 |
|
激光打标/清洗 |
±15%以内 |
单柱面镜，指定面形λ/4 |
成本优先，工艺有一定宽容度 |
|
3D轮廓测量（常规精度） |
±10%以内 |
单柱面镜+能量截取，或低倍率双柱面镜组合 |
兼顾成本与均匀度 |
|
高精度3D测量/检测 |
±5%以内 |
双柱面镜组合（扩束比1.5~2.5×）+ 面形λ/10 |
均匀度和光能利用率平衡较好 |
|
极端均匀度要求 |
±3%以内 |
单柱面镜+前置平顶整形模块 |
均匀度最优，但成本和效率代价高 |
关于前置平顶整形方案的提醒：如果单纯为了均匀度而添加DOE或复眼透镜，需要考虑：
①额外元件的插入损耗是否可接受；
②平顶光束的M²因子通常比原始高斯光束大，会增大衍射极限线宽；
③整体成本增加明显。在绝大多数工程应用中，双柱面镜组合是性价比最优的折中方案。
