一、产品概述

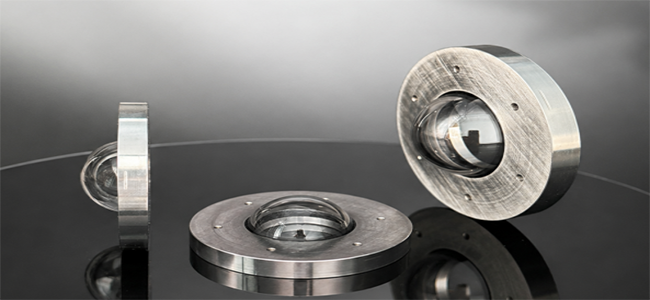

带不锈钢金属法兰的玻璃球罩是一种将高光学性能玻璃球罩与不锈钢金属法兰通过精密封装工艺结合而成的组合式光学窗口组件。该产品专为相机系统设计，在提供优异光学透过性能的同时，通过金属法兰结构实现与相机壳体或防护外壳的可靠机械连接和密封。它既可作为光学窗口保护内部精密光学元件免受外部环境影响，也可作为承压或耐候组件的关键部件，广泛应用于安防监控、水下摄影、车载摄像、工业视觉及户外成像设备等领域。


二、结构组成

该组件由两大核心部分构成：

玻璃球罩（Glass Dome）

采用优质光学玻璃材料（如BK7、熔融石英或蓝宝石）经精密研磨、抛光加工而成。球罩呈半球形或近似球形结构，表面曲率经过优化设计，以最小化对入射光线的角度偏差和像差影响。其光学面型精度高，表面光洁度优异，确保在整个通光孔径内提供清晰、无畸变的成像质量。根据应用需求，可在球罩内外表面镀制增透膜（AR）、疏水膜或硬质保护膜，以提升特定波段的透过率或环境耐受性。

不锈钢金属法兰（Stainless Steel Metal Flange）

采用优质不锈钢材料（如SUS304或SUS316L）经精密机加工制成，具备优异的耐腐蚀性和机械强度。法兰的设计充分考虑了安装便利性和密封可靠性，通常配备标准孔位或螺纹结构，用于与相机主体、防护壳或支架系统实现刚性连接。法兰与玻璃球罩之间通过高可靠性密封工艺结合，确保连接处的气密性和水密性，并可适配O型密封圈或平面密封结构，满足IP67或更高防护等级要求。

三、功能特性

光学性能
玻璃球罩作为相机光路的第一道光学界面，其设计充分考虑了成像系统对透光率和低光损的要求。通过精确控制球罩的面型精度和光学均匀性，可有效避免因球面折射引起的成像畸变。镀增透膜后，在目标工作波段（如可见光400-700nm或近红外波段）的透过率可显著提升至95%以上，最大限度地保障相机传感器接收到的光信号强度与原始场景一致。

机械保护
球罩的半球形结构赋予其优异的抗冲击性能，能够在受到外部撞击时将点状冲击力有效分散至整个球面，降低局部应力集中导致的破裂风险。不锈钢金属法兰的刚性连接则保证了组件在振动、冲击等复杂工况下的结构稳定性，防止因相对位移导致的光路偏移或密封失效。

密封防护
金属法兰与玻璃球罩之间的密封结合，以及法兰端面与相机壳体之间的接口密封设计，共同构成了一个完整的防护屏障。该组件能够有效阻挡粉尘、水汽、腐蚀性液体等外部介质侵入相机内部，保护精密的光学传感器和电子元器件，使其在恶劣环境中依然能够长期稳定工作。

环境耐候性
不锈钢材质本身具备优异的抗氧化和抗腐蚀能力，能够耐受高湿度、盐雾、化学溶剂等严苛环境。玻璃球罩表面若经疏水或防雾处理，可进一步降低水汽凝结和污物附着对成像清晰度的影响。整体组件的耐温范围通常可达-40°C至+85°C，满足绝大多数工业和户外应用场景的需求。

四、典型应用场景

应用领域	具体用途
安防监控	户外高速球机、防爆摄像机的防护窗口，具备防雨防尘功能
水下摄像	水下机器人、深海探测相机的承压窗口，满足防水密封要求
车载成像	自动驾驶摄像头、倒车影像系统的防护罩，抵御风沙和雨水
工业视觉	恶劣生产环境中的检测相机保护窗口，防油污耐腐蚀
特种装备	航空航天等高端成像设备的耐候性光学窗口

五、质量控制与检测

在制造过程中，该产品需经过多道严格的检测工序以确保交付品质：

光学检测：采用干涉仪检验面型精度，使用分光光度计测试透射率曲线，确保光学性能符合设计指标。

尺寸检测：利用三坐标测量仪和高精度量具验证关键尺寸（安装孔径、法兰位置度、球罩矢高等）的公差合规性。

密封性检测：通过气密性测试仪或水压试验验证组件的密封等级，确保满足IP防护要求。

环境可靠性检测：进行高低温循环、盐雾腐蚀、振动冲击等环境模拟测试，验证产品在极限工况下的稳定性。

六、定制化选项

为满足不同相机系统和应用场景的差异化需求，该产品支持灵活定制：

尺寸规格：球罩直径、厚度、曲率半径可根据相机镜头尺寸和视场角需求定制。

法兰结构：安装孔位、法兰厚度、密封槽结构可根据客户接口要求设计。

镀膜方案：可选择不同波段（可见光、近红外、中红外）的增透膜，以及疏水、防雾、耐磨等特种功能性镀膜。

材质选择：可根据环境耐受等级选择BK7、熔融石英、蓝宝石等不同光学玻璃材料。

如需进一步了解技术细节或定制方案，欢迎咨询禹泰光学获取专业支持。
